گلند ضد انفجار (Explosion Proof Gland) یکی از حیاتیترین قطعات در سیستمهای برقرسانی مناطق خطرناک و انفجاری است. نصب و آب بندی صحیح گلند ضد انفجار نه تنها از ورود عوامل خارجی جلوگیری میکند، بلکه از خروج جرقه و حرارت به محیط اطراف ممانعت کرده و از وقوع انفجار جلوگیری میکند. این راهنمای جامع، مراحل نصب اصولی را به صورت گام به گام آموزش میدهد.
آمادهسازی و الزامات اولیه برای نصب گلند ضد انفجار
ابزار و مواد مورد نیاز
| ابزار | کاربرد | نکات ایمنی |
|---|---|---|
| آچار آلن ست | سفتکردن پیچهای گلند | استفاده از سایز دقیق |
| پیچ گوشتی مناسب | باز و بسته کردن قطعات | عایقبندی شده |
| کاتر و استریپر | برش و لختکردن کابل | تیز و تمیز |
| کولیس دیجیتال | اندازهگیری قطر کابل | دقت ±0.1mm |
| برس سیمی | تمیزکردن رزوهها | ضد جرقه |
| گریس مسیرکشی | روانسازی رزوهها | مطابق استاندارد |
| چسب ضد انفجار | درزبندی نهایی | تاییدشده برای Zone |
نکات ایمنی قبل از شروع نصب گلند ضد انفجار
- قطع کامل برق در منطقه نصب
- اجازه کار گرم از مسئول مربوطه
- تهویه مناسب در محیط بسته
- ابزار ضد جرقه و Ex-proof
- استفاده از PPE کامل (دستکش، عینک، لباس مناسب)
مراحل نصب گام به گام گلند ضد انفجار
گام ۱: انتخاب گلند مناسب
فرمول انتخاب: – قطر خارجی کابل (OD) ≤ حداکثر قطر مجاز گلند – قطر داخلی کابل (ID) ≥ حداقل قطر مجاز گلند – رده حفاظتی (IP Rating) متناسب با محیط – متریال (برنج، استنلس، پلاستیک) مناسب محیط
گام ۲: آمادهسازی کابل
۱. برش صاف و عمود کابل با کاتر تیز
۲. لختکردن عایق با طول دقیق مشخصشده
۳. تمیزکردن سطح از هرگونه آلودگی
۴. اعمال گریس روی کابل (در صورت توصیه سازنده)
گام ۳: سوارکردن قطعات گلند ضد انفجار بر روی کابل
تعدادی از ویدیوهای آموزش نصب گلند در زیر نمایش داده شده است:
گام ۴: نصب گلند ضد انفجار در دیواره یا تابلو
۱. سوراخکاری دقیق با قطر مناسب
۲. تمیزکردن لبهها از برادههای فلزی
۳. ردکردن کابل از سوراخ
۴. نصب گلند در سوراخ با رزوههای تمیز
گام ۵: آببندی و درزبندی گلند ضد انفجار
مراحل آببندی دقیق:
- گشتاور مناسب (مطابق جدول سازنده)
- استفاده از واشرهای سالم و بدون خراش
- اعمال چسب درزبند در صورت نیاز
گام ۶: تست و کنترل نهایی
- تست بصری: بررسی تراز و نشتی
- تست مکانیکی: بررسی استحکام اتصال
- تست آببندی (در صورت نیاز): اسپری آب یا فشار هوا
جدول گشتاور سفتکردن بر اساس سایز گلند ضد انفجار
| سایز گلند (اینچ) | گشتاور مهره اصلی (N.m) | گشتاور پیچهای کناری (N.m) | تعداد دور سفتکردن |
|---|---|---|---|
| ½” | ۱۵-۲۰ | ۸-۱۰ | ۲.۵-۳ |
| ¾” | ۲۰-۲۵ | ۱۰-۱۲ | ۳-۳.۵ |
| ۱” | ۲۵-۳۰ | ۱۲-۱۵ | ۳.۵-۴ |
| ۱½” | ۳۰-۴۰ | ۱۵-۱۸ | ۴-۴.۵ |
| ۲” | ۴۰-۵۰ | ۱۸-۲۰ | ۴.۵-۵ |
اشتباهات رایج و راهحلها در نصب گلند ضد انفجار
جدول اشتباهات متداول در نصب گلند ضد انفجار
| اشتباه | پیامد | راهحل |
|---|---|---|
| استفاده از گلند نامناسب | نشت، کاهش ایمنی | اندازهگیری دقیق کابل |
| سفتکردن بیش از حد | شکستن واشر، تغییر شکل | استفاده از ترکمتر |
| نصب واشر معکوس | آببندی ناقص | توجه به مارک UP روی واشر |
| عدم تمیزکردن رزوهها | گیرکردن، نشت | برسکشی قبل از نصب |
| استفاده از چسب غیراستاندارد | واکنش شیمیایی | چسب تاییدشده Ex |
سوالات متداول (FAQ)
گلند ضد انفجار علاوه بر آببندی، از خروج جرقه و حرارت جلوگیری میکند و دارای طراحی flameproof است که در صورت انفجار داخلی، از انتشار آن به محیط جلوگیری میکند.
هرگز! استفاده از گلند غیر Ex-proof در مناطق خطرناک جرم ایمنی محسوب شده و خطر انفجار جدی ایجاد میکند.
بازرسی بصری ماهانه
بازرسی کامل فصلی
تست آببندی سالانه
بازرسی پس از هر رویداد غیرعادی
خیر. هر گلند برای رانج مشخصی از قطر کابل طراحی شده. استفاده خارج از این رنج آببندی را مختل میکند.
۱. تست بصری: بررسی علائم نشت
۲. تست اسپری آب: اسپری مستقیم به مدت ۳ دقیقه
۳. تست غوطهوری: برای گلندهای IP68
۴. تست فشار هوا: برای محیطهای تحت فشار
با نگهداری مناسب:
گلند فلزی: ۱۰-۱۵ سال
گلند پلاستیکی: ۵-۸ سال
واشرها و سیلها: ۲-۳ سال (نیاز به تعویض)
بله، در اکثر موارد نیاز به اتصال سیم ارت بین بدنه گلند و سیستم ارتینگ وجود دارد تا الکتریسیته ساکن تخلیه شود.
ATEX: دستورالعمل اروپا برای تجهیزات مناطق انفجاری
IECEx: سیستم بینالمللی برای تایید تجهیزات Ex
هر دو استانداردهای معتبری هستند اما محدوده جغرافیایی کاربرد متفاوتی دارند.
استانداردها و مقررات
استانداردهای بینالمللی
۱. IEC 60079-0: الزامات عمومی تجهیزات ضد انفجار
۲. IEC 60079-7: تجهیزات حفاظت شده با حفاظت افزایش یافته “e”
۳. IEC 60079-14: طراحی، انتخاب و نصب سیستمهای برق
۴. ANSI/ISA 60079-0: استاندارد آمریکایی مناطق انفجاری
الزامات مستندات
- گواهی ATEX/IECEx محصول
- نقشه نصب و موقعیت گلندها
- گزارش بازرسی دورهای
- سوابق تعمیر و نگهداری
نگهداری و بازرسی دورهای
چکلیست ماهانه نگهداری
- بررسی علائم خوردگی یا آسیب فیزیکی
- کنترل سفتبودن پیچها و مهرهها
- بررسی واشرها برای ترک یا فرسودگی
- تمیزکردن سطح از گردوغبار و آلودگی
- بررسی علائم نشت یا رطوبت
چکلیست سالانه بازرسی کامل
- بازکردن و بررسی قطعات داخلی
- تعویض واشرها و سیلهای فرسوده
- تست کامل آببندی
- اندازهگیری مقاومت ارتینگ
- بهروزرسانی مستندات
نکات ایمنی حیاتی در هنگام نصب گلند ضد انفجار
هشدارهای ایمنی
⚠️ هرگز در حین فعالیت سیستم، گلند را باز نکنید
⚠️ همیشه از ابزار ضد جرقه استفاده کنید
⚠️ حتما گواهی Ex محصول را بررسی کنید
⚠️ قطعا از تجهیزات حفاظت فردی استفاده کنید
نشانههای نیاز به تعویض فوری
- ترکهای قابل مشاهده روی بدنه
- خوردگی شدید بیش از ۳۰٪ ضخامت
- تغییر شکل دائمی قطعات
- نشت مداوم پس از سفتکردن
- از دست دادن گواهی استاندارد
نتیجهگیری
نصب و آببندی صحیح گلند ضد انفجار یک فرآیند تخصصی است که دقت، آگاهی از استانداردها و رعایت نکات ایمنی را میطلبد. با پیروی از این راهنمای گامبهگام، نه تنها از وقوع حوادث ناگوار جلوگیری میکنید، بلکه طول عمر سیستم و قابلیت اطمینان آن را به طور چشمگیری افزایش میدهید. به خاطر داشته باشید که در مناطق انفجاری، هیچ جزئیاتی کوچک نیست و هر اشتباه میتواند عواقب جبرانناپذیری داشته باشد.
جهت خرید محصولات ضد انفجار و دریافت مشاوره رایگان در این باره میتوانید با شماره های درج شده در سایت تماس حاصل فرمائید تا مشاورین ما در تجهیزات صنعتی شویا پارس پاسخگوی نیاز شما عزیزان باشد:
۰۹۳۶-۲۷۱۷۵۷۸
۰۲۱-۳۳۹۹۴۶۱۰
گلند کابل A2F ضد انفجار CMP
گلند کابل A2F ضد انفجار CMP
جدول و قیمت گلند کابل ضد انفجار CMP A2F را می توانید در پایین مشاهده فرمایید.
شرکت CMP با تقریباً 60 سال تجربه در ساخت محصولات مختلف و همچنین تولید گلند های کابل ضد انفجار به دانش فنی و تخصص فراوانی در این زمینه دست یافته است که طیف گسترده ای از این مدل محصولات را در سراسر جهان به فروش می رساند.
شرکت CMP با داشتن متخصصان و مهندسانی که دائماً برای بهبود محصولات و معرفی محصولات جدید با استانداردها بالا و با کیفیت که ایمنی و قابلیت اطمینان سیستم را افزایش می دهد، جهت بهبود هرچه بیشتر خدمات تلاش میکنند.
گلند فلزی ضد انفجار مدل E1FW
گلند فلزی کابل ضد انفجار
مجموعه محصولات CMP ازجمله گلندهای کابلهای ضد انفجار فلزی دارای گواهینامه آخرین استانداردهای فنی بین المللی است. تجربه بالای شرکت CMP در طراحی و ساخت گلند های کابل فلزی ضد انفجار با ویژگیهای پیشرفته و طراحی نوآورانه باعث شده است که محصولات این شرکت در بزرگترین پروژه های صنعت های مختلف از جمله پتروشیمی ، پالایشگاه ها و … استفاده شده است
گلند ضد انفجار میتکس سری HG
گلند ضد انفجار میتکس سری HG یک راهکار پیشرفته برای محافظت از تجهیزات الکتریکی در محیطهای خطرناک و صنعتی است. این محصول با استانداردهای جهانی و گواهیهای ATEX و IECEx طراحی شده است و برای استفاده در نواحی با خطرات انفجاری در زونهای 1، 2، 21 و 22 مناسب میباشد.

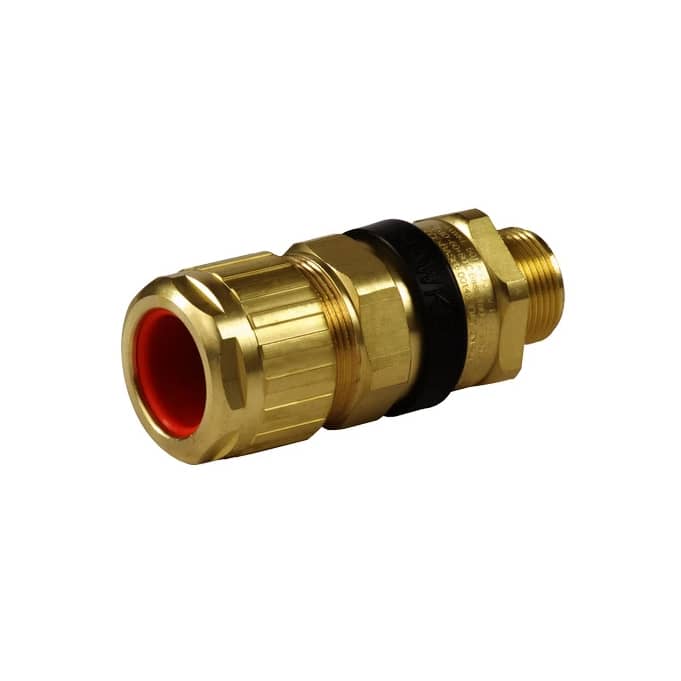

گلند کابل های ضد انفجار هاواک HAWKE و انواع سایزهای آنها
