در محیطهای صنعتی خاص که احتمال وجود گازها، بخارات، غبارهای قابل اشتعال یا فیبرها وجود دارد، کوچکترین جرقه یا سطح دمای بالا میتواند فاجعهبار باشد. سوکت و پلاگ ضد انفجار (Explosion-Proof Socket and Plug) بهعنوان یکی از حیاتیترین تجهیزات در این محیطها طراحی شدهاند تا امکان اتصال ایمن برق را بدون ایجاد خطر انفجار فراهم کنند. این مقاله به بررسی جامع این تجهیزات، از اصول کارکرد تا انتخاب و نگهداری میپردازد.
سوکت و پلاگ ضد انفجار چیست؟
سوکت و پلاگ ضد انفجار نوعی از اتصالات الکتریکی هستند که بهصورت جفت (نر و ماده) طراحی شدهاند و برای استفاده در مناطق خطرناک (Hazardous Areas) به کار میروند. این مناطق به محیطهایی گفته میشود که در آنها مخلوطی از هوا و مواد قابل اشتعال (گاز، بخار، غبار) به میزان کافی وجود دارد که در صورت وجود منبع احتراق، انفجار رخ دهد.
اصول طراحی و فلسفه ایمنی:
طراحی این تجهیزات بر سه اصل کلیدی استوار است:
- حبس جرقه: هر جرقه یا قوس الکتریکی که در داخل محفظه اتصال رخ دهد، در داخل همان محفظه محبوس میماند و اجازه خروج به محیط خارج را ندارد.
- خنکسازی گازها: اگر گاز قابل اشتعالی به داخل محفظه نفوذ کند و مشتعل شود، طراحی خاص مسیرهای خروجی (فلنجها و فاصلههای هوایی) گازهای مشتعل را تا حدی خنک میکند که هنگام رسیدن به محیط خارج، دمای آنها پایینتر از نقطه اشتعال محیط باشد.
- استحکام مکانیکی: بدنه این تجهیزات از مواد بسیار مستحکم (چدن، فولاد ضدزنگ، برنج یا آلیاژهای خاص آلومینیوم) ساخته میشود تا بتواند فشار ناشی از یک انفجار داخلی را تحمل کرده و از ترکیدن آن جلوگیری کند.
اجزای اصلی:
- بدنه مستحکم: محفظه اصلی که تمام اجزا در آن قرار میگیرند.
- اتصالات الکتریکی: پینهای نر و ماده از جنس برنج یا مواد با هدایت مناسب.
- سیستم قفل مکانیکی: اغلب یک حلقه کوپلینگ با قفلهای پیچی یا بایونی (Bayonet) برای اطمینان از اتصال کامل قبل از برقدار شدن.
- درپوشهای عایق: برای زمانی که پلاگ متصل نیست، از سوکت با یک درپوش ضد انفجار بسته میشود تا مدار کامل بماند.
- محفظه کابل (Gland Plate): نقطه ورود کابل که مجهز به گلند ضد انفجار برای آببندی و نگهداری کابل است.
استانداردهای بینالمللی و دستهبندی مناطق خطر
درک استانداردها و طبقهبندی مناطق خطر برای انتخاب صحیح این تجهیزات ضروری است.
۱. استانداردهای رایج:
| استاندارد | منطقه کاربرد | توضیح |
|---|---|---|
| ATEX | اتحادیه اروپا | دستورالعمل ۲۰۱۴/۳۴/EU. استاندارد اجباری برای تجهیزات و سیستمهای حفاظتی مورد استفاده در محیطهای بالقوه انفجاری در اروپا. |
| IECEx | بینالمللی | سیستم بینالمللی برای صدور گواهینامه استاندارد تجهیزات مورد استفاده در محیطهای انفجاری بر اساس استانداردهای کمیسیون الکتروتکنیکی بینالمللی (IEC). |
| NEC / NEMA | آمریکای شمالی | بر اساس کد ملی برق (NEC) و دستهبندیهای NEMA. از مفاهیم Division و Class استفاده میکند. |
۲. دستهبندی مناطق خطر (بر اساس ATEX/IEC):
این دستهبندی بر اساس احتمال و مدت زمان حضور اتمسفر قابل انفجار است.
مناطق خطر بر اساس نوع ماده و زمان حضور
محیط گازی (Gas – Group II)
Zone 0: حضور دائمی (>>> خطر بسیار بالا)
Zone 1: احتمال حضور در حین کار عادی (>> خطر بالا)
Zone 2: حضور غیرمحتمل و کوتاه مدت (> خطر متوسط)
محیط غباری (Dust – Group III)
Zone 20: ابر غبار دائمی (>>> خطر بسیار بالا)
Zone 21: احتمال تشکیل ابر غبار در کار عادی (>> خطر بالا)
Zone 22: تشکیل ابر غبار غیرمحتمل (> خطر متوسط)
۳. گروهبندی مواد قابل اشتعال:
| گروه | زیرگروه | نوع ماده | مثال |
|---|---|---|---|
| I | – | معادن متان | گاز معدن (متان) |
| II | IIA | گازها با حداقل جریان اشتعال بالا | پروپان، بنزین |
| IIB | گازها با حداقل جریان اشتعال متوسط | اتیلن | |
| IIC | گازها با حداقل جریان اشتعال پایین (خطرناکتر) | هیدروژن، استیلن | |
| III | IIIA | الیاف قابل اشتعال | فیبر نساجی |
| IIIB | غبارهای غیررسانا | غبار ذغالسنگ، غبار چوب | |
| IIIC | غبارهای رسانا | غبار آلومینیوم، غبار منیزیم |
انواع سوکت و پلاگ ضد انفجار
جدول ۲: طبقهبندی بر اساس ویژگیهای مختلف
| معیار طبقهبندی | انواع | توضیح و کاربرد |
|---|---|---|
| جنس بدنه | فولاد ضدزنگ (استنلس استیل) | مقاومت عالی در برابر خوردگی و ضربه. مناسب صنایع شیمیایی، دریایی و غذایی. |
| چدن | مستحکم و مقرون بهصرفه. پرکاربرد در پتروشیمی و صنایع سنگین. | |
| برنج / برنز | مقاوم در برابر جرقه (Spark-resistant). مناسب محیطهای با گازهای IIC. | |
| آلیاژ آلومینیوم | سبکوزن. نیاز به روکش خاص برای جلوگیری از ایجاد جرقه مکانیکی. | |
| نوع اتصال | پیچی (Threaded) | متداولترین نوع. اتصال بسیار مطمئن و مقاوم در برابر لرزش. |
| بایونتی (Bayonet) | اتصال سریعتر با چرخش ۱/۴ یا ۱/۲ دور. مناسب برای تجهیزات متحرک یا موقت. | |
| مغناطیسی | جدیدتر. برای شارژ تجهیزات قابل حمل یا رباتها. | |
| سطح حفاظت (IP) | IP66/IP67 | مقاوم در برابر پاشش قوی آب و گردوغبار. |
| IP68 | مقاوم در برابر غوطهوری طولانیمدت در آب. | |
| ولتاژ و جریان | ولتاژ پایین (تا ۲۵۰ ولت) | برای روشنایی، ابزار دستی و تجهیزات کنترل. |
| ولتاژ متوسط و بالا | برای موتورها، پمپها و تجهیزات قدرتی بزرگ. | |
| جریان مختلف (۱۶A, ۳۲A, ۶۳A, ۱۲۵A) | انتخاب بر اساس توان مصرفی تجهیز متصل شونده. |
کاربردهای اصلی سوکت و پلاگ ضد انفجار
این تجهیزات در صنایع زیر نقشی حیاتی ایفا میکنند:
۱. صنایع نفت، گاز و پتروشیمی (بالاترین کاربرد)
- پالایشگاهها: اتصال ابزارهای تعمیراتی، روشنایی موقت، پمپها و دستگاههای آزمایش در مناطق فرآیندی.
- سکوهای دریایی: اتصال تجهیزات در محیطی با ریسک بالا از نظر گاز و رطوبت.
- پتروشیمیها: اطراف مخازن، واحدهای کراکینگ و خطوط لوله.
۲. صنایع شیمیایی و داروسازی
- اطراف رآکتورها، در مناطق پر از حلالهای قابل اشتعال و محیطهای تولیدی.
۳. صنایع تولید و فرآوری مواد غذایی
- در محیطهایی که غبار آرد، شکر یا نشاسته وجود دارد (Zone 22, 21).
۴. صنایع چوب و کاغذ
- کارخانههای چوببری و تولید کاغذ که غبار چوب و فیبر ایجاد میشود.
۵. معادن
- تونلها و فضاهای زیرزمینی که احتمال وجود گاز متان (گاز معدن) وجود دارد (Group I).
۶. صنایع رنگ و رزین
- در اتاقهای رنگ و اسپری که بخارات قابل اشتعال رنگ و تینر وجود دارد.
۷. انبارهای مواد شیمیایی و سوختی
- برای تامین برق پمپها، روشنایی و سیستمهای نظارتی.
نحوه انتخاب سوکت و پلاگ ضد انفجار مناسب
انتخاب صحیح نیازمند بررسی فنی دقیق است:
- تعیین منطقه خطر (Zone): Zone 0, 1, 2, 20, 21, 22.
- شناسایی گروه ماده قابل اشتعال (Gas Group): IIA, IIB, IIC.
- دمای اشتعال ماده (T-Rating): حداکثر دمای سطح تجهیز باید کمتر از دمای اشتعال ماده محیط باشد (مثلاً T6 یعنی دمای سطح زیر ۸۵°C).
- مشخصات الکتریکی: ولتاژ (V)، جریان (A)، تعداد پل (تک فاز/سه فاز + ارت).
- شرایط محیطی: درجه حفاظت در برابر آب و گردوغبار (IP)، مقاومت شیمیایی و مکانیکی.
- نوع اتصال مکانیکی: پیچی برای نصب دائمی، بایونتی برای اتصال/قطع مکرر.
سوالات متداول (FAQ)
خیر. به هیچ وجه. پریزهای معمولی میتوانند با ایجاد کوچکترین جرقه (حتی در هنگام اتصال و قطع) باعث انفجار شوند. استفاده از آنها در چنین محیطهایی نقض شدید قوانین ایمنی و بسیار خطرناک است.
ATEX یک دستورالعمل اجباری قانونی در اتحادیه اروپاست. IECEx یک سیستم بینالمللی داوطلبانه بر پایه استانداردهاست. بسیاری از محصولات ATEX نیز گواهی IECEx دارند. در بازار ایران، اغلب هر دو گواهی یا یکی از آنها مورد درخواست است.
بله، اما نه همه آنها. این موضوع به درجه حفاظت (IP Rating) محصول بستگی دارد. برای محیطهای مرطوب یا بیرونی باید مدلهایی با درجه IP66 به بالا انتخاب کرد. مدلهای IP68 برای غوطهوری مناسباند.
عمر مفید به کیفیت ساخت، مواد اولیه، شرایط محیطی و نگهداری بستگی دارد. با نگهداری مناسب (تمیز کردن، بازرسی واشرها، عدم آسیب فیزیکی) میتوانند بیش از ۱۵-۲۰ سال عمر کنند.
نصب: حتماً باید توسط تکنسین برق مجرب و آشنا با تجهیزات ضد انفجار انجام شود.
نگهداری: بازرسی دورهای واشرهای آببندی، تمیز کردن کنتاکتها، بررسی عدم وجود خراش یا خوردگی روی بدنه و اطمینان از سفت بودن تمامی پیچها و اتصالات.
قیمت به عوامل زیادی بستگی دارد: برند، جنس (استنلس استیل گرانتر از چدن است)، گواهینامه (IIC گرانتر از IIB)، آمپر و طراحی. معمولاً قیمت آن میتواند دهها تا صدها برابر یک پریز معمولی باشد که هزینهای ضروری برای ایمنی است.
نتیجهگیری
سوکت و پلاگ ضد انفجار تنها یک اتصال برق نیستند، بلکه یک سد ایمنی مهندسیشده در برابر حوادث فاجعهبار هستند. انتخاب، نصب و نگهداری صحیح آنها مستلزم دانش فنی درباره استانداردها، مناطق خطر و الزامات محیطی است. سرمایهگذاری در این تجهیزات با کیفیت و دارای گواهینامههای معتبر (مانند ATEX یا IECEx)، در حقیقت سرمایهگذاری بر روی پیشگیری از خسارات جانی و مالی غیرقابل جبران است. پیش از هر اقدامی، حتماً با کارشناسان ایمنی و برق مربوط به صنعت خود مشورت کنید.
جهت خرید محصولات ضد انفجار و دریافت مشاوره رایگان در این باره میتوانید با شماره های درج شده در سایت تماس حاصل فرمائید تا مشاورین ما در تجهیزات صنعتی شویا پارس پاسخگوی نیاز شما عزیزان باشد:
۰۹۳۶-۲۷۱۷۵۷۸
۰۲۱-۳۳۹۹۴۶۱۰
پریز ( مادگی ) دیواری ( روکار ) ضد انفجار STAHL اشتال 16 آمپر

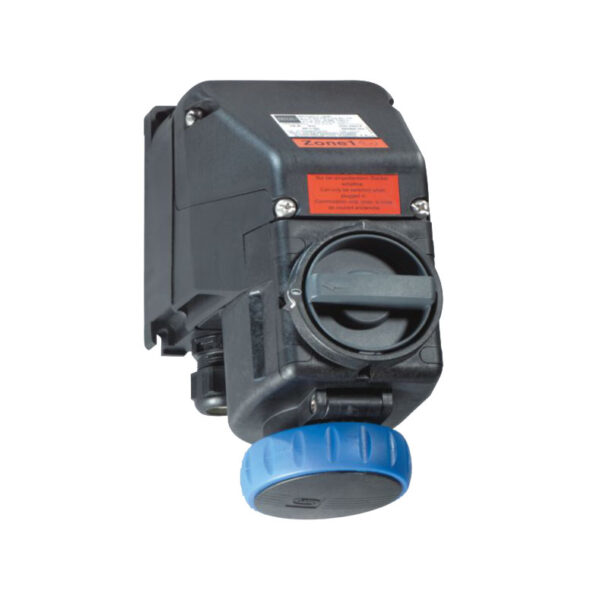

پریز ( مادگی ) دیواری ( روکار ) ضد انفجار STAHL اشتال سری SolConeX مدل 8570/11-306، یک راهحل ایمن و قدرتمند برای اتصال برق در خطرناکترین محیطهای صنعتی است. این پریز 16 آمپری با ولتاژ 200-250 ولت AC و رنگ کد آبی، طراحی شده تا در مناطق دارای گاز و گرد و غبار قابل اشتعال (Zone 1, 2, 21, 22) با حداکثر اطمینان کار کند.
پلاگ نری سه شاخه ضد انفجار اشتال STAHL آلمان

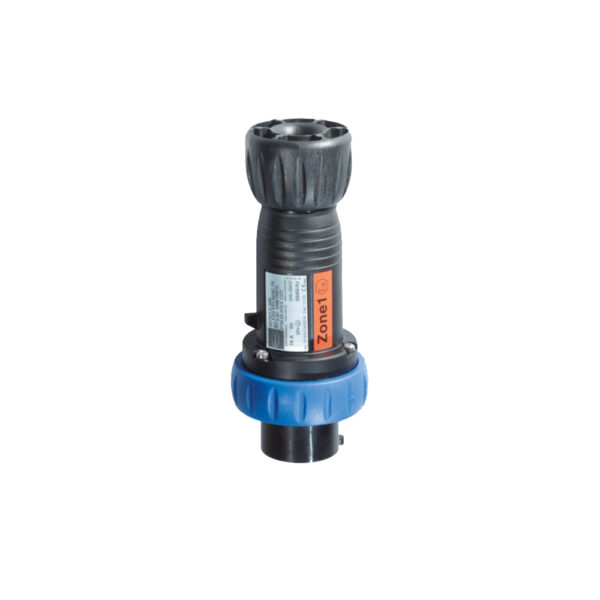

پلاک نری سه شاخه ضد انفجار اشتال STAHL آلمان 16 آمپر با کیفیتی بسیار بالا و کاملا مقاوم در برابر ضربه های مکانیکی تولید شده است بگونه ای که نیروهای پیچشی سیم بر روی آب بند آن تاثیری ندارد و کاملا در برابر نفوذ مایعات و گرد و غبار ایمن می باشد.
