کنتاکتور های ایتون مولر از برترین محصولات در حوزه کنترل الکتروموتورها و سیستمهای قدرت در جهان محسوب میشوند. این کنتاکتورها با برند معتبر Eaton Moeller شناخته شده و در صنایع مختلف کاربرد گستردهای دارند. در این مقاله کامل و سئو شده، تمامی جنبههای فنی، انتخابی و کاربردی این کنتاکتورها را بررسی میکنیم.

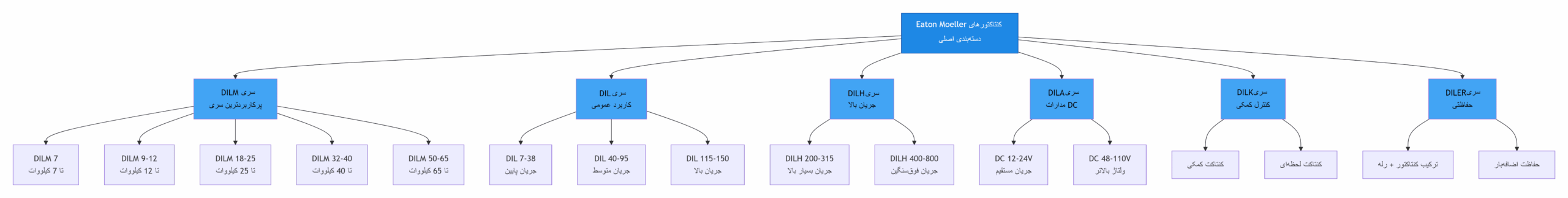

نمودار درختی دستهبندی کنتاکتور های ایتون مولر
معرفی برند ایتون مولر (Eaton Moeller)
تاریخچه و اعتبار جهانی
شرکت ایتون (Eaton Corporation) یک شرکت آمریکایی-ایرلندی چندملیتی است که در سال ۱۹۱۱ تأسیس شد. موئلر (Moeller) نام تجاری آلمانی است که بعداً توسط ایتون خریداری شد. امروزه محصولات با برند Eaton Moeller ترکیبی از کیفیت آلمانی و تکنولوژی آمریکایی هستند.
استانداردهای معتبر
- IEC 60947-4-1: استاندارد بینالمللی کنتاکتورها
- UL 508: استاندارد آمریکایی
- CCC: گواهینامه چین
- CE: مطابق با الزامات اروپا
- RoHS: عاری از مواد خطرناک
سریهای اصلی کنتاکتور های ایتون مولر
جدول مقایسه سریهای مختلف
| سری | محدوده جریان | کاربرد اصلی | ویژگیهای کلیدی |
|---|---|---|---|
| DIL M | تا ۱۶۰A | کاربرد عمومی | طراحی جمع و جور، عمر مکانیکی بالا |
| DIL M XC | تا ۱۶۰A | شرایط سخت | مقاوم در برابر گردوغبار و رطوبت |
| DIL H | تا ۸۰۰A | صنایع سنگین | تحمل جریان راهاندازی بالا |
| DIL K | تا ۲۵A | کنترل کمکی | ماژولار، نصب روی ریل DIN |
| DIL A | تا ۶۳A | جریان مستقیم | مخصوص مدارات DC |
| DIL ER | تا ۳۲A | رلهای | حفاظت اضافه بار یکپارچه |
ویژگیهای فنی برجسته کنتاکتور های ایتون مولر
۱. طراحی و ساختار
- بدنه: پلیآمید تقویت شده با فایبرگلاس
- تیغهها: آلیاژ نقره-نیکل با پوشش اضافی
- سیمپیچ: سیم لاکی با کلاس عایقی F
- فنرها: فولاد ضدزنگ برای عمر طولانی
۲. پارامترهای الکتریکی
مقاومت عایقی: >100 MΩ (در 500VDC) استحکام دیالکتریک: 2500V AC به مدت 1 دقیقه فرکانس کاری: 50/60 هرتز دمای کاری: -25°C تا +60°C ارتفاع نصب: تا 2000 متر از سطح دریا
۳. مشخصات مکانیکی
- عمر مکانیکی: 10-30 میلیون بار قطع و وصل
- عمر الکتریکی: 0.1-3 میلیون بار (بسته به جریان)
- زمان عملکرد: ۱۵-۴۰ میلیثانیه
- زمان بازگشت: ۱۰-۳۰ میلیثانیه

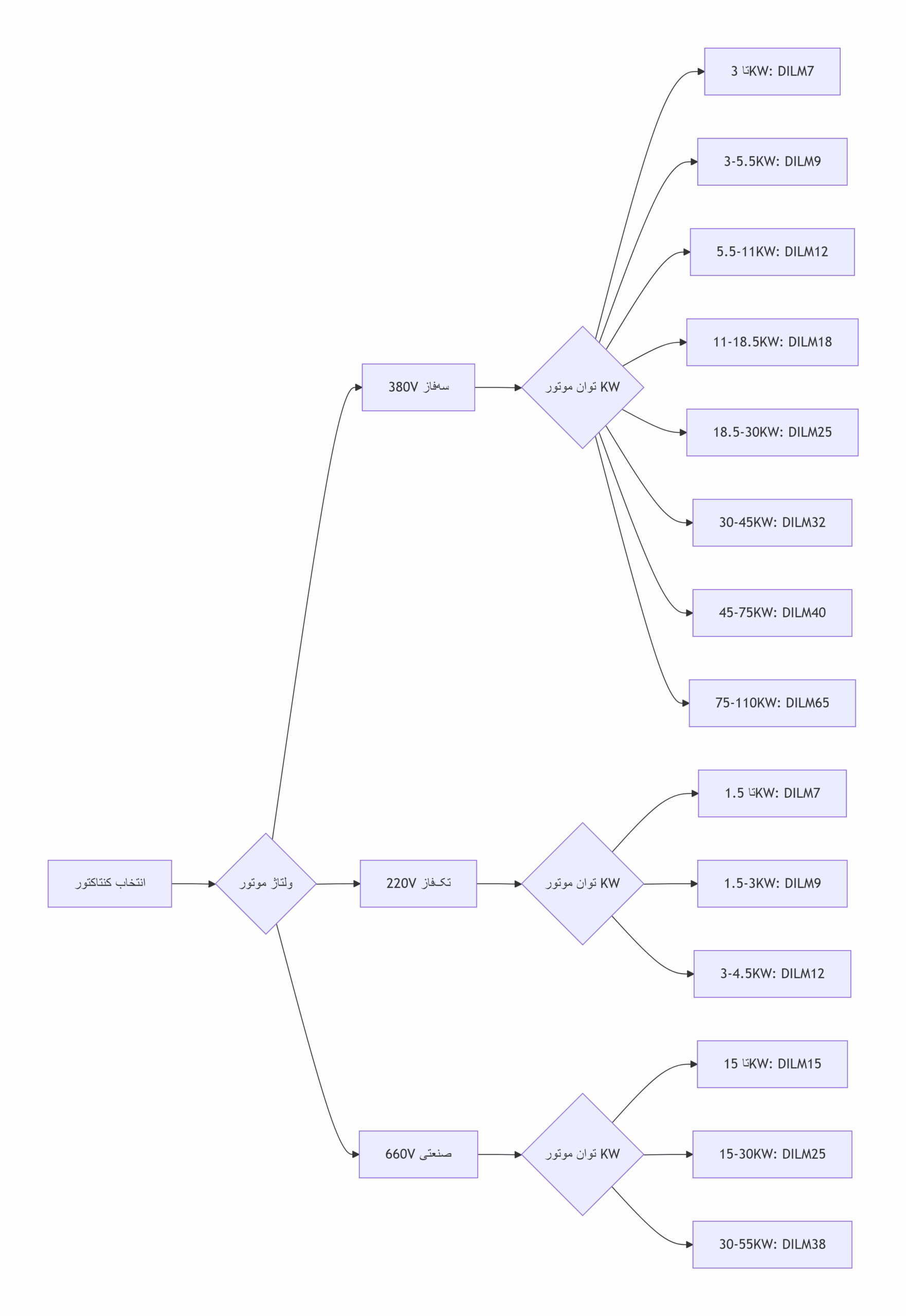

نمودار انتخاب کنتاکتور ایتون مولر بر اساس توان موتور
نحوه انتخاب کنتاکتور مناسب
عوامل مؤثر در انتخاب
۱. جریان نامی بار (در حال کار عادی)
۲. جریان راهاندازی (معمولاً ۵-۷ برابر جریان نامی)
۳. ولتاژ کاری (AC یا DC، مقدار ولتاژ)
۴. فرکانس شبکه (۵۰Hz یا ۶۰Hz)
۵. نوع بار (موتوری، مقاومتی، روشنایی)
فرمولهای محاسبه
جریان نامی موتور سهفاز: I = P × 1000 / (√3 × V × cosφ × η) جریان نامی موتور تکفاز: I = P × 1000 / (V × cosφ × η) ضریب اطمینان: جریان کنتاکتور = جریان بار × ۱.۲۵
لوازم جانبی و ماژولهای اضافی کنتاکتور های ایتون مولر
جدول لوازم جانبی سری DIL
| ماژول | کد محصول نمونه | کاربرد |
|---|---|---|
| کنتاکت کمکی | LV429200 | افزایش تعداد کنتاکتها |
| تأخیر زمانی | LV429500 | تایمر قطع و وصل |
| ماژول حفاظتی | LV429700 | حفاظت اضافه بار الکترونیکی |
| کلید مکانیکی | LV429300 | حالت دستی اضطراری |
| پایه نصب | LV429900 | نصب روی ریل DIN |
| محافظ ولتاژ | LV429600 | جلوگیری از جرقه قوس الکتریکی |
نصب و سیمبندی کنتاکتور های ایتون مولر
دستورالعمل نصب استاندارد
۱. انتخاب محل مناسب: خشک، خنک، بدون لرزش
۲. نصب روی ریل DIN یا صفحه مونتاژ
۳. سیمبندی صحیح: رعایت گشتاور پیچها
۴. اتصال کنتاکت کمکی (در صورت نیاز)
۵. تست اولیه: بدون بار، سپس با بار کم
گشتاور سفتکردن ترمینالها
| سایز کنتاکتور | گشتاور ترمینال قدرت (N.m) | گشتاور ترمینال کنترل (N.m) |
|---|---|---|
| DILM 7 | 1.5-2.0 | 0.6-0.8 |
| DILM 12 | 2.0-2.5 | 0.8-1.0 |
| DILM 18 | 2.5-3.0 | 1.0-1.2 |
| DILM 25 | 3.0-4.0 | 1.2-1.5 |
| DILM 32 | 4.0-5.0 | 1.5-2.0 |
| DILM 40 | 5.0-6.0 | 2.0-2.5 |
سوالات متداول (FAQ) درباره کنتاکتور های ایتون مولر
سری DIL کنتاکتورهای پایه و سری DILM مدلهای پیشرفتهتر با قابلیتهای بیشتر هستند. DILM دارای عمر طولانیتر، ابعاد کوچکتر و قابلیت اتصال ماژولهای جانبی است.
عمر این کنتاکتورها به شرایط کاری بستگی دارد:
عمر مکانیکی: ۱۰-۳۰ میلیون بار
عمر الکتریکی در بار نامی: ۱-۳ میلیون بار
عمر در بار ۱۰۰٪: حدود ۵۰۰ هزار بار
عمر کلی: معمولاً ۱۰-۱۵ سال
برای موتور ۱۵KW سهفاز ۳۸۰V:
جریان = (1.732 × 380 × 0.85 × 0.9)/15000 ≈ 29A
جریان با ضریب اطمینان = 29 × 1.25 ≈ 36A
کنتاکتور پیشنهادی: DILM32 (32A) یا DILM40 (40A)
خیر، کنتاکتورهای AC و DC طراحی متفاوتی دارند. برای مدارات DC باید از سری DIL A استفاده شود.
اتصال ضعیف ترمینالها
جریان بیش از حد از ریتینگ
کثیف بودن تیغهها
سیمپیچ معیوب
فرکانس نامناسب کوئل
بازدید ماهانه: تمیزکردن، بررسی اتصالات
بازدید فصلی: اندازهگیری مقاومت عایقی
بازدید سالانه: تعویض قطعات فرسوده
پس از هر خطا: بررسی کامل
کنتاکتور: برای جریان بالا، قدرت اصلی
رله: برای سیگنال، جریان پایین، مدار کنترل
کنتاکتور رلهای (DILER): ترکیب هر دو در یک دستگاه
قیمت بستگی به:
سایز و جریان نامی
تعداد کنتاکتهای کمکی
ولتاژ کوئل
ماژولهای اضافی
کشور سازنده (آلمان، چین، …)
عیبیابی و تعمیرات کنتاکتور ایتون مولر
جدول عیبیابی سریع
| مشکل | علت احتمالی | راه حل |
|---|---|---|
| کنتاکتور وصل نمیشود | ولتاژ کوئل کم، مدار فرمان قطع، مکانیزم گیرکرده | بررسی ولتاژ، چک فیوز، تمیزکاری |
| کنتاکتور قطع نمیشود | کنتاکتها جوش خورده، فنر شکسته، آلودگی | تعویض کنتاکت، تعویض فنر، تمیزکاری |
| صدای زیاد (هوم) | ولتاژ کوئل پایین، صفحه E شکل معیوب، آلودگی | تنظیم ولتاژ، تعویض قطعه، تمیزکاری |
| گرمای بیش از حد | جریان زیاد، اتصال ضعیف، کنتاکت فرسوده | کاهش بار، سفتکردن پیچها، تعویض کنتاکت |
| جرقه زیاد | ولتاژ بالا، بار سلفی، کنتاکت فرسوده | نصب وارستر، استفاده از RC شبکه، تعویض کنتاکت |
مزایای رقابتی کنتاکتور های ایتون مولر Eaton Moeller
۱. کیفیت ساخت
- تست ۱۰۰٪ در خط تولید
- مواد اولیه درجه یک
- کنترل کیفیت چند مرحلهای
۲. پشتیبانی فنی
- مستندات کامل به چند زبان
- نرمافزار انتخاب آنلاین
- مهندسان پشتیبان در سراسر جهان
۳. گارانتی و خدمات
- گارانتی ۲۴ ماهه استاندارد
- خدمات پس از فروش در ایران
- تأمین قطعات یدکی تا ۱۰ سال
کاربردهای صنعتی کنتاکتور های ایتون مولر
صنایع اصلی استفادهکننده
- صنایع پتروشیمی: پمپها، فنها، کمپرسورها
- صنایع فولاد: جرثقیلها، نوار نقاله، کورهها
- صنایع سیمان: آسیابها، هواکشها، خردکنها
- تصفیه خانهها: پمپهای آب، هوادهها
- ساختمانسازی: آسانسور، پمپهای آتشنشانی، HVAC
مقایسه با رقبای اصلی
جدول مقایسه با سایر برندها
| پارامتر | Eaton Moeller | Siemens | Schneider | ABB |
|---|---|---|---|---|
| قیمت | متوسط | بالا | متوسط | بالا |
| کیفیت | عالی | عالی | خوب | عالی |
| دسترسی | خوب | متوسط | خوب | متوسط |
| گارانتی | ۲۴ ماه | ۱۸ ماه | ۲۴ ماه | ۱۸ ماه |
| تنوع محصول | زیاد | زیاد | زیاد | متوسط |
| پشتیبانی در ایران | خوب | متوسط | خوب | متوسط |
نتیجهگیری
کنتاکتورهای ایتون مولر با توجه به کیفیت ساخت بالا، عمر طولانی، تنوع محصول و پشتیبانی فنی قوی، انتخاب مناسبی برای پروژههای صنعتی و تجاری هستند. هنگام انتخاب، توجه به جریان واقعی بار، نوع بار، شرایط محیطی و لوازم جانبی مورد نیاز ضروری است. با انتخاب صحیح و نصب اصولی، این کنتاکتورها میتوانند سالها بدون مشکل خدماترسانی کنند.
جهت خرید محصولات ایتون مولر و دریافت مشاوره رایگان در این باره میتوانید با شماره های درج شده در سایت تماس حاصل فرمائید تا مشاورین ما در تجهیزات صنعتی شویا پارس پاسخگوی نیاز شما عزیزان باشد:
۰۹۳۶-۲۷۱۷۵۷۸
۰۲۱-۳۳۹۹۴۶۱۰
کنتاکتور 185 آمپر ایتون مولر Eaton Moeller مدل DILM185A/22(RAC240)
کنتاکتور ایتون مولر Eaton Moeller مدل DILM185A/22(RAC240) یک راهحل پیشرفته و قابل اعتماد برای کنترل و مدیریت بارهای الکتریکی در سیستمهای صنعتی و تجاری است. این کنتاکتور با طراحی مستحکم و عملکرد بهینه، گزینهای ایدهآل برای کاربردهای مختلف برقی میباشد.

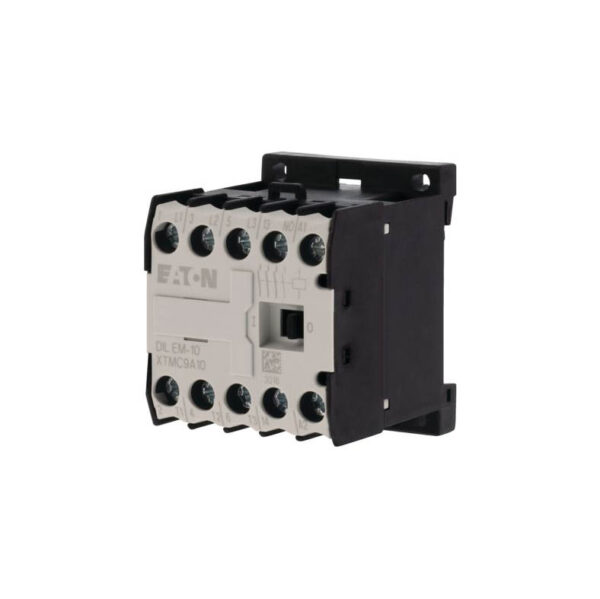

کنتاکتور 4 کیلو وات ایتون مولر Eaton Moeller مدل DILEM-10 (230V 50HZ)
کنتاکتور 4 کیلو وات ایتون مولر Eaton Moeller مدل DILEM-10 (230V 50HZ) یک راهحل مطمئن و کارآمد برای کنترل بارهای الکتریکی در سیستمهای صنعتی و تجاری است. با طراحی مناسب و تکنولوژی پیشرفته، این کنتاکتور برای پاسخگویی به نیازهای مختلف در محیطهای اتوماسیون و کنترل مناسب میباشد.
کنتاکتور مولر MOELLER DIL 8A22
قیمت کنتاکتور مولر MOELLER DIL 8A22
جهت اطلاع از قیمت این محصول و سایر محصولات و همچنین دریافت مشاوره رایگان میتوانید با شماره های درج شده در سایت تماس حاصل فرمایید تا مشاورین ما در تجهیزات صنعتی شویا پارس پاسخگوی نیاز شما عزیزان باشند:
۰۹۱۲-۲۹۷۵۲۰۲
۰۲۱-۳۳۹۹۴۶۱۰
کنتاکتور DIL0AM مولر آلمان MOELLER
کنتاکتور DILOAM از برند مولر آلمان (MOELLER) یکی از محصولات معتبر و پرکاربرد در صنعت برق و اتوماسیون است. این کنتاکتورها برای کنترل مدارهای قدرت و فرمان در سیستمهای الکتریکی استفاده میشوند و به دلیل کیفیت بالا و قابلیت اطمینان، در صنایع مختلف مورد استقبال قرار گرفتهاند.

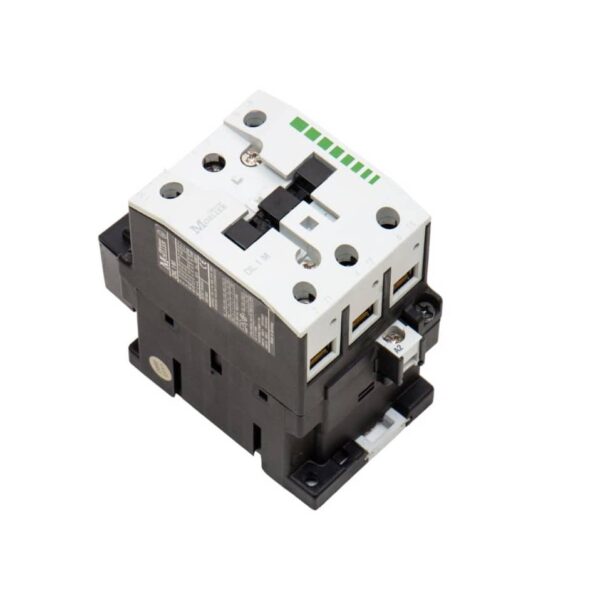

کنتاکتور DIL1M مولر آلمان ( MOELLER )
کنتاکتور DIL1M یکی از محصولات با کیفیت و معتبر برند مولر آلمان است که در زمینه کنترل و اتوماسیون صنعتی طراحی شده است. این کنتاکتور بهویژه برای کنترل موتورها و بارهای الکتریکی با قدرت متوسط مناسب میباشد و به دلیل ویژگیهای برجستهاش، در بسیاری از صنایع مورد استفاده قرار میگیرد.
کنتاکتور DIL2AM مولر آلمان ( MOELLER )
کنتاکتور DIL2AM از سری محصولات با کیفیت برند مولر ( MOELLER ) آلمان است که بهطور خاص برای کنترل موتورها و بارهای الکتریکی طراحی شده است. این کنتاکتور با ویژگیهای برجسته و عملکرد مطمئن، گزینهای مناسب برای استفاده در پروژههای اتوماسیون صنعتی و تجاری میباشد.

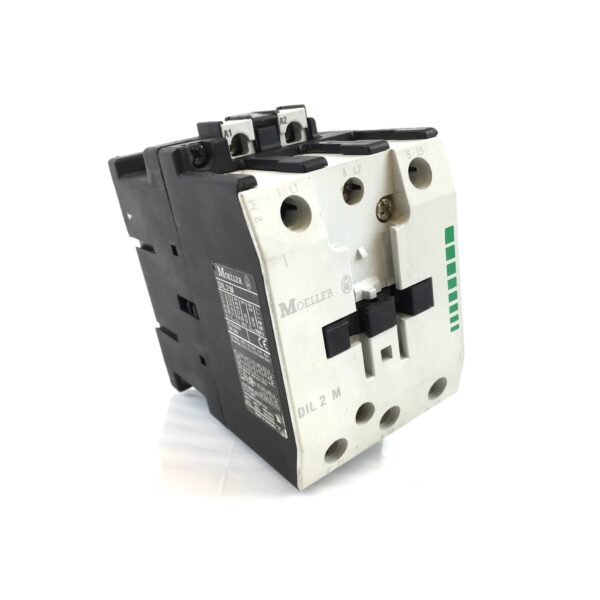

کنتاکتور DIL2M مولر آلمان ( MOELLER )
کنتاکتور DIL2M از برند معتبر مولر آلمان (MOELLER) یکی از محصولات باکیفیت و پرکاربرد در حوزه کنترل و اتوماسیون صنعتی است. این کنتاکتورها برای کنترل مدارهای قدرت و فرمان در سیستمهای الکتریکی طراحی شدهاند و به دلیل ساختار مقاوم و عملکرد پایدار، در صنایع مختلف مورد استفاده قرار میگیرند.

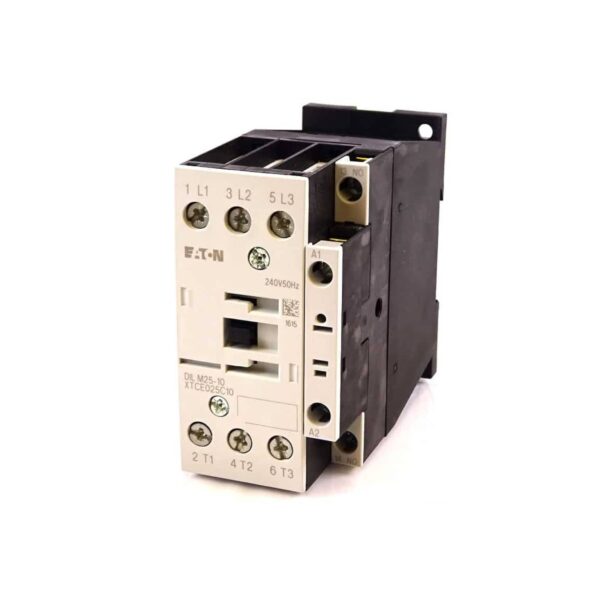

کنتاکتور DILM25-10 ایتون مولر ( Eaton Moeller )
