کوپلر EK1101 از شرکت بکهوف Beckhoff، یک قطعه اساسی و حیاتی برای ساخت هر سیستم اتوماسیون مبتنی بر EtherCAT است. این کوپلر به عنوان رابط و درگاه اصلی، وظیفه اتصال شبکه فیلدباس سطح بالا (Ethernet) به دنیای ماژول‌های I/O (ترمینال‌های EtherCAT) را بر عهده دارد. EK1101 ستون فقرات یک ایستگاه I/O را تشکیل می‌دهد و امکان ارتباط بی‌درنگ و فوق‌العاده سریع بین کنترلر مرکزی و صدها ماژول ورودی/خروجی را فراهم می‌سازد.

برای دیدن کاتالوگ این محصول بر روی لینک زیر کلیک نمائید:

کاتالوگ کوپلر EtherCAT مدل EK1101 بکهوف Beckhoff

ویژگی‌های کلیدی و توضیحات فنی کوپلر EtherCAT مدل EK1101  بکهوف Beckhoff:

• پل ارتباطی (Bridge): این کوپلر داده‌های دریافتی از کنترلر اصلی را از پروتکل استاندارد Ethernet (100BASE-TX) به پروتکل داخلی و Real-Time شبکه EtherCAT (E-bus) تبدیل می‌کند و بالعکس.

• پیکربندی خودکار (Automatic Detection): یکی از برجسته‌ترین ویژگی‌های سیستم بکهاف، پیکربندی آسان است. کوپلر به طور خودکار تمام ترمینال‌های EtherCAT متصل به خود را تشخیص داده و آن‌ها را در “تصویر فرآیند” (Process Image) سیستم کنترل نمایش می‌دهد. این امر باعث صرفه‌جویی قابل توجهی در زمان نصب و راه‌اندازی می‌شود.

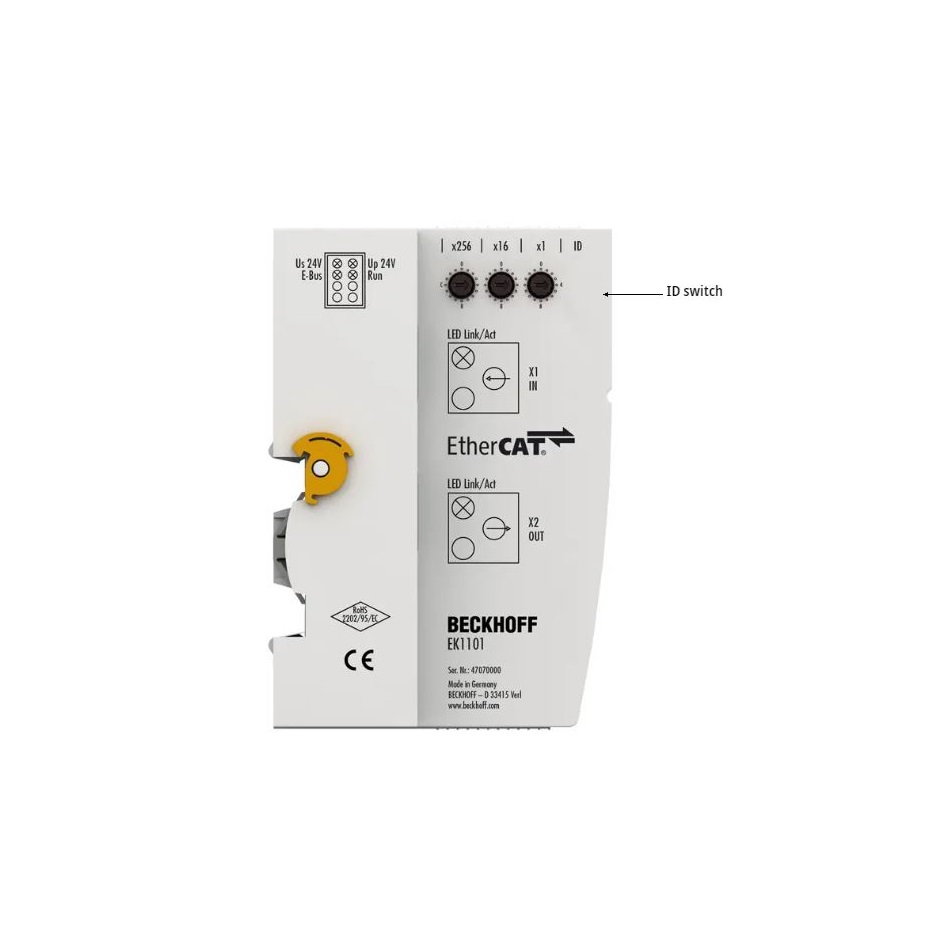

• سوئیچ شناسه (ID Switch): مجهز به سه سوئیچ هگزادسیمال برای ایجاد توپولوژی‌های متغیر و انعطاف‌پذیر. این قابلیت به شما امکان می‌دهد تا یک گروه از ماژول‌ها را با یک شناسه منحصربه‌فرد مشخص کنید و آن‌ها را در هر نقطه از شبکه EtherCAT قرار دهید. این ویژگی برای خطوط تولید ماژولار و ماشین‌آلاتی که پیکربندی آن‌ها تغییر می‌کند، ایده‌آل است.

• پورت‌های ارتباطی دوگانه: دارای دو پورت RJ45 که یکی برای اتصال به شبکه اصلی (Upstream) و دیگری برای اتصال زنجیره‌ای به دستگاه‌های بعدی در همان سگمنت (Downstream) استفاده می‌شود. این امکان پیاده‌سازی توپولوژی‌های خطی (Daisy-Chaining) یا ستاره‌ای (با استفاده از سوئیچ) را فراهم می‌کند.

• تأمین توان (Power Supply):

  • منبع سیستم (System Voltage): ولتاژ ۲۴ ولت DC برای تغذیه مدارات منطقی و ارتباطی خود کوپلر و تمام ترمینال‌های متصل به آن مورد نیاز است. حداکثر جریان قابل تأمین از این منبع ۲ آمپر در ولتاژ ۵ ولت می‌باشد.

  • منبع فیلد (Field Voltage): ولتاژ ۲۴ ولت DC جداگانه‌ای برای تغذیه سنسورها و عملگرهای متصل به ترمینال‌ها (مانند سلنوئیدها، سوئیچ‌ها و …) از طریق کوپلر تأمین می‌شود. این منبع می‌تواند تا ۱۰ آمپر جریان را از طریق کانتکت‌های تغذیه (Power Contacts) به ماژول‌های بعدی منتقل کند. برای بارهای پرقدرت‌تر، می‌توان از ترمینال‌های تغذیه اختصاصی (مانند EL9410) استفاده کرد.

• مقیاس‌پذیری بی‌نظیر: پشتیبانی از حداکثر ۶۵,۵۳۵ ترمینال EtherCAT در یک سیستم کلی، که امکان پیاده‌سازی پیچیده‌ترین و بزرگترین سیستم‌های کنترل را فراهم می‌کند.

کاربردهای ویژگی‌های کلیدی و توضیحات فنی کوپلر EtherCAT مدل EK1101  بکهوف Beckhoff:

این کوپلر در تمام صنایع اتوماسیون از جمله رباتیک، ماشین‌ابزار، بسته‌بندی، خطوط تولید خودرو و سیستم‌های فرآیندی به کار می‌رود.

جمع‌بندی:

کوپلر EK1101 با ترکیب عملکرد پایه‌ای قابل اطمینان، پیکربندی خودکار، انعطاف‌پذیری در پیکربندی شبکه و مقیاس‌پذیری بسیار بالا، نقطه شروع ایده‌آلی برای ساخت هر سیستم I/O مبتنی بر EtherCAT با تکنولوژی بکهاف است. این محصول بنیانی مستحکم برای یک سیستم کنترل صنعتی مدرن و کارآمد فراهم می‌نماید.
