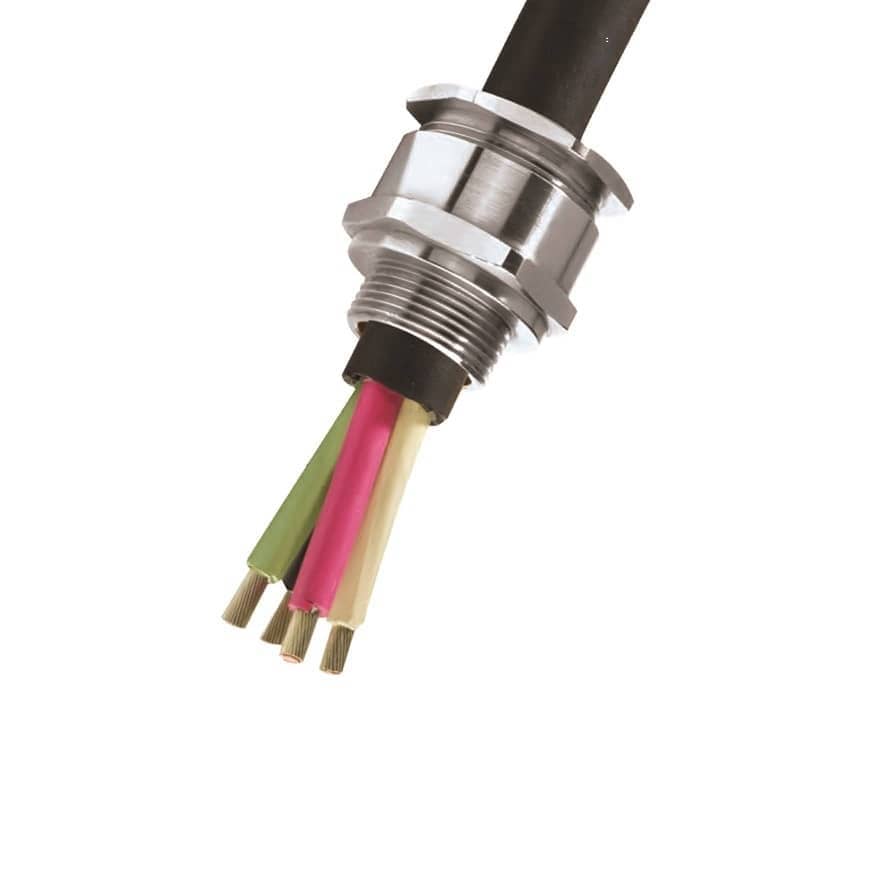

گلند آرموردار (Armored Cable Gland) یا کابل گلند، یکی از قطعات حیاتی در سیستمهای الکتریکی و صنعتی است که برای اتصال، ثابت سازی و محافظت از کابلهای برق و داده در برابر عوامل خارجی طراحی شده است. این قطعه کوچک اما حیاتی، نقشی اساسی در ایمنی، قابلیت اطمینان و طول عمر سیستمهای کابل کشی ایفا میکند. در این مقاله جامع به بررسی همه جنبه های گلند آرموردار می پردازیم.
گلند آرموردار چیست؟
گلند آرموردار یک اتصال دهنده مکانیکی است که به انتهای کابلهای زره دار (Armored Cables) متصل میشود و چندین عملکرد حیاتی را بر عهده دارد:
- اتصال ایمن کابل به تجهیزات الکتریکی (جعبه تقسیم، تابلو برق، موتورها)
- محافظت مکانیکی از نقطه ورود کابل
- آببندی در برابر رطوبت، گردوغبار و مواد خارجی
- ایجاد اتصال زمین برای زره کابل (در کابلهای زره دار)
- جلوگیری از کشش و فشار روی اتصالات داخلی
اجزای اصلی گلند آرموردار
یک گلند آرموردار معمولاً از بخشهای زیر تشکیل شده است:
| جزء | توضیح | عملکرد |
|---|---|---|
| بدنه اصلی (Body) | بخش اصلی گلند | نگهداری سایر اجزا و اتصال به تجهیزات |
| مهره قفلکن (Locknut) | مهره داخلی | ثابت کردن گلند به تجهیزات |
| واشر آببندی (Sealing Gland) | حلقه های لاستیکی یا نئوپرن | ایجاد آببندی بین کابل و گلند |
| حلقه فشاری (Compression Ring) | حلقه فلزی | فشرده کردن زره کابل |
| کلاهک انتهایی (End Cap) | درپوش محافظ | بستن انتهای گلند در صورت عدم استفاده |
| واشر آب بندی (Sealing Washer) | واشر مسطح | آب بندی بین گلند و تجهیزات |
انواع گلند آرموردار
طبقه بندی بر اساس جنس مواد
جدول ۱: انواع گلند بر اساس جنس مواد
| نوع | جنس | مزایا | معایب | کاربردهای معمول |
|---|---|---|---|---|
| گلند برنجی | آلیاژ برنج | مقاومت در برابر خوردگی، هدایت الکتریکی خوب | گرانتر از انواع پلاستیکی | محیط های مرطوب، صنایع شیمیایی |
| گلند استیل | فولاد ضد زنگ | مقاومت بالا در دمای شدید و خوردگی | قیمت بالا | صنایع غذایی، دارویی، دریایی |
| گلند پلاستیکی | نایلون یا پلی آمید | قیمت پایین، سبک وزن، مقاومت شیمیایی | مقاومت دمایی محدود | محیط های غیرخورنده، مصارف عمومی |
| گلند آلومینیوم | آلیاژ آلومینیوم | سبک وزن، مقاومت خوردگی متوسط | استحکام کمتر نسبت به برنج | سیستم های حمل ونقل، هوافضا |
نحوه نصب گلند آرموردار
طبقه بندی بر اساس نوع کابل
- گلند برای کابل های زره دار فولادی (SWA)
- برای کابلهای دارای زره سیم فولادی
- دارای حلقه فشاری برای اتصال به زره
- گلند برای کابل های زره دار آلومینیومی (AWA)
- مخصوص کابلهای با زره آلومینیومی
- طراحی متفاوت برای مواد نرمتر
- گلند برای کابل های بدون زره
- دارای سیستم آببندی سادهتر
- بدون حلقه فشاری برای زره
- گلند برای کابل های ترکیبی (زره دار + غلاف)
- سیستم آببندی مضاعف
- برای محیط های با شرایط سخت
طبقه بندی بر اساس درجه حفاظت (IP Rating)
نمودار ۱: درجات حفاظتی رایج گلندها
IP68 (غوطه وری مداوم) ████████████████████ 20%
IP67 (غوطه وری موقت) ████████████████████ 20%
IP66 (پرفشار/جارو) ████████████████████████ 25%
IP65 (جت آب) ████████████████████████ 25%
IP54 (پاشش آب/گردوغبار) ███████████████ 15%
دیگر درجات █████ 5%
استانداردهای مهم برای گلند آرموردار
| استاندارد | توضیح | حوزه کاربرد |
|---|---|---|
| IEC 62444 | استاندارد بین المللی گلندهای کابل | جهانی |
| BS 6121 | استاندارد بریتانیا برای گلندهای مکانیکی | اروپا، خاورمیانه |
| ATEX / IECEx | استاندارد تجهیزات ضد انفجار | محیطهای قابل انفجار |
| UL / CSA | استانداردهای آمریکای شمالی | آمریکا، کانادا |
| GOST | استاندارد روسیه | روسیه و کشورهای مشترک المنافع |
نحوه انتخاب گلند آرموردار مناسب
جدول ۲: فاکتورهای انتخاب گلند آرموردار
| فاکتور | گزینه ها | ملاحظات |
|---|---|---|
| نوع کابل | زره دار (SWA/AWA)، بدون زره، ترکیبی | قطر کابل، نوع زره |
| محیط کار | داخلی، خارجی، مرطوب، خورنده، دمای بالا | درجه حفاظت IP، مواد سازنده |
| شرایط ایمنی | محیط عادی، قابل انفجار (Zone 1, 2) | گواهینامه ATEX/IECEx |
| اندازه کابل | قطر کل کابل، قطر داخلی، قطر زره | مطابقت با جداول سازنده |
| مواد مورد نیاز | برنجی، استنلس استیل، پلاستیکی، آلومینیومی | سازگاری با محیط، بودجه |
| اتصال زمین | با اتصال زمین، بدون اتصال زمین | الزامات سیستم ارتینگ |
مراحل نصب گلند آرموردار
- انتخاب گلند مناسب بر اساس نوع و اندازه کابل
- آماده سازی کابل با برداشتن روکش های خارجی به اندازه مناسب
- باز کردن گلند به اجزای تشکیل دهنده
- عبور اجزا از کابل به ترتیب صحیح
- اتصال حلقه فشاری به زره کابل (در کابلهای زره دار)
- سفت کردن مهره ها با گشتاور مناسب (عدم سفت کردن بیش از حد)
- تست آب بندی در صورت نیاز برای محیط های حساس
کاربردهای گلند آرموردار در صنایع مختلف
صنعت نفت، گاز و پتروشیمی
- محیط های قابل انفجار (گواهینامه ATEX ضروری)
- مقاومت در برابر مواد شیمیایی خورنده
- نصب در سکوهای دریایی و پالایشگاه ها
صنایع غذایی و دارویی
- استفاده از گلندهای استنلس استیل بهداشتی
- طراحی برای شستشوی مداوم و ضدعفونی
- مقاومت در برابر دماهای استریلیزاسیون
صنایع دریایی و ساحلی
- مقاومت در برابر خوردگی نمک و رطوبت بالا
- درجه حفاظت IP68 برای غوطه وری
- استفاده از مواد مقاوم در برابر UV
انرژی های تجدیدپذیر
- سیستمهای خورشیدی (مقاومت در برابر UV و دما)
- توربینهای بادی (ارتعاشات و شرایط جوی سخت)
- نیروگاههای آبی (رطوبت و فشار آب)
ساختمان سازی و زیرساخت
- سیستمهای اعلام حریق
- روشنایی اضطراری
- شبکه های ارتباطی و داده
مزایا و معایب گلند آرموردار
مزایا:
- افزایش ایمنی سیستمهای الکتریکی
- محافظت در برابر عوامل محیطی
- افزایش طول عمر کابلها و تجهیزات
- جلوگیری از خرابی های پرهزینه
- تطابق با استانداردهای ایمنی و مقررات
معایب:
- هزینه اولیه نسبتاً بالا
- نیاز به تخصص برای نصب صحیح
- افزایش زمان نصب نسبت به روش های ساده تر
- نیاز به تعمیر و نگهداری دورهای
نگهداری و بازرسی گلندهای آرموردار
برای اطمینان از عملکرد صحیح گلندها، بازرسی دورهای ضروری است:
- بازرسی بصری برای شناسایی ترک خوردگی، خوردگی یا آسیب فیزیکی
- بررسی اتصالات از نظر سفت بودن مناسب
- تست آب بندی در محیط های حساس
- بررسی اتصال زمین در سیستمهای حفاظتی
- تعویض واشرها و قطعات فرسوده
آینده گلندهای آرموردار
تکنولوژی گلندها نیز در حال تحول است:
- گلندهای هوشمند با قابلیت نظارت بر وضعیت
- مواد جدید با مقاومت بالاتر و وزن کمتر
- طراحی های ماژولار برای انعطاف پذیری بیشتر
- راه حل های نصب سریع برای کاهش زمان و هزینه
نتیجه گیری
گلند آرموردار قطعه کوچکی با مسئولیت بزرگ در سیستمهای الکتریکی است. انتخاب، نصب و نگهداری صحیح این قطعات می تواند تفاوت چشمگیری در قابلیت اطمینان، ایمنی و طول عمر سیستمهای کابل کشی ایجاد کند. با توجه به تنوع محصولات در بازار، درک عمیق نیازهای پروژه و شرایط محیطی، کلید انتخاب گلند مناسب است.
هنگام انتخاب گلند آرموردار، همیشه به استانداردهای معتبر، کیفیت ساخت و تجربه سازنده توجه کنید. سرمایه گذاری در گلندهای با کیفیت، در بلندمدت با کاهش خرابیها، افزایش ایمنی و صرفه جویی در هزینه های نگهداری، بازدهی مطلوبی خواهد داشت.
